跨線橋

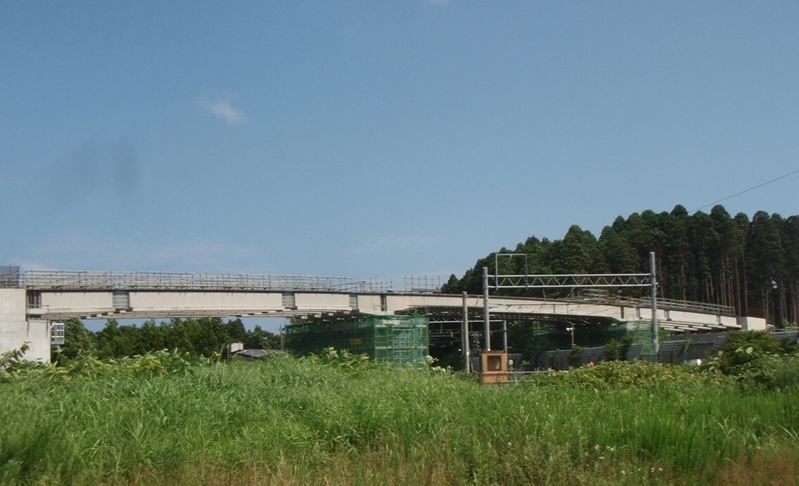

蟹田跨線橋
| 発注者 | 青森県 | 施工者 | 川田建設株式会社 |
|---|---|
| 施工地 | 青森県東津軽郡外ヶ浜町字蟹田高鍋屋 |
| 橋 格 | B活荷重 |
| 橋 長 | 104.000m |
| 支 間 | 31.150+40.000+31.150m |
| 幅 員 | 12.150m |
| 構造高 | 165.0～205.0cm |

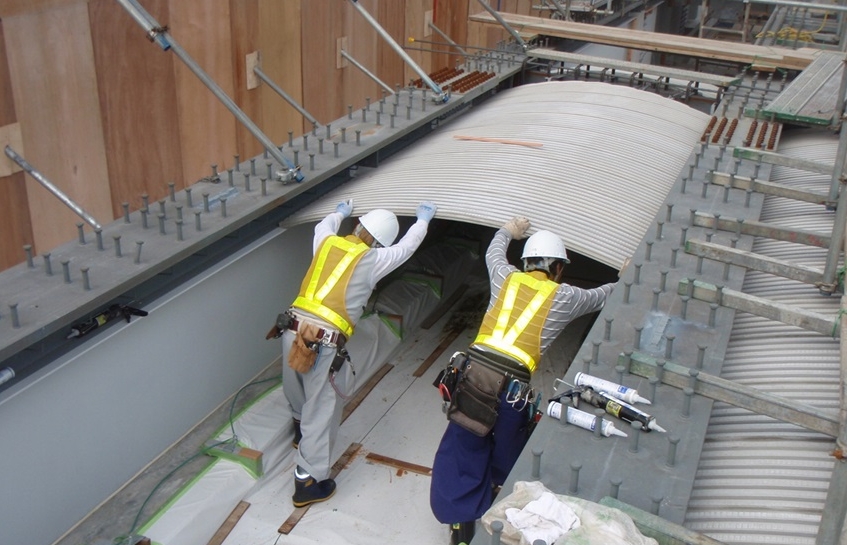

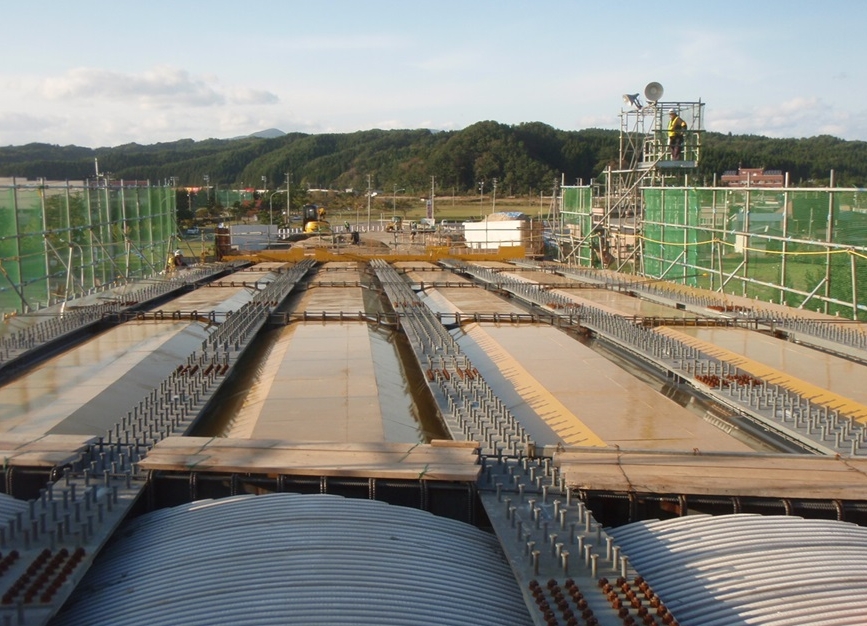

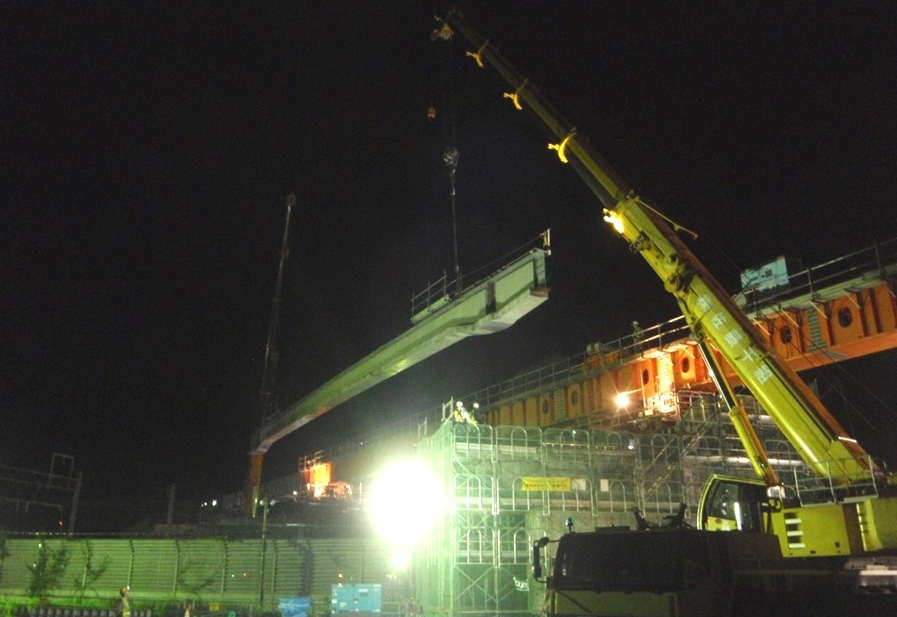

| H／L | 1/24～1/19 | 特 色 | ＪＲ跨線部は夜間に架設桁上に引き出した主桁をトラッククレーンの相吊りで架設。跨線部の床版には埋設型枠（アーチフォーム）が採用されている。 |

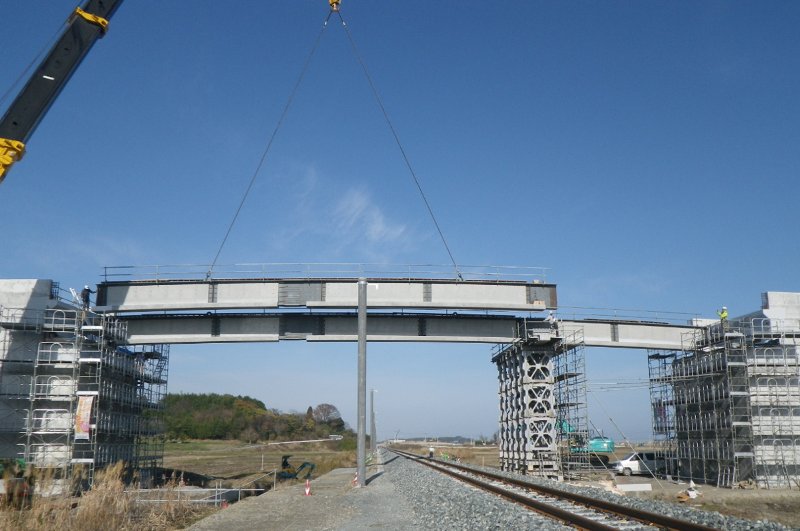

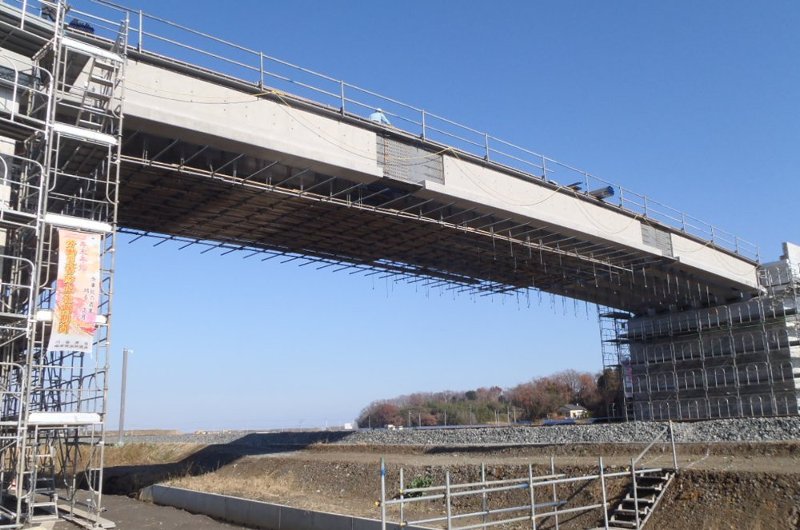

大富希望の橋
| 発注者 | 福島県新地町 | 施工者 | 川田建設株式会社 |
|---|---|
| 施工地 | 福島県新地町大戸浜字大坂下地内 |
| 橋 格 | Ｂ活荷重 |
| 橋 長 | 41.100ｍ |
| 支 間 | 40.095ｍ |
| 幅 員 | 10.150ｍ |
| 構造高 | 190ｃｍ |
| H／L | 1/21 | 特 色 | 津波で被災地区に架ける跨線橋。平面曲線を有する単純桁橋。 |

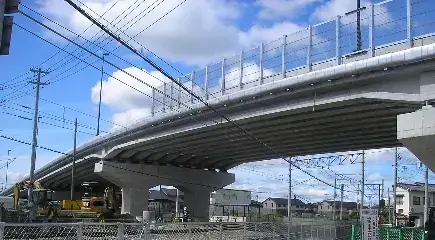

松永西跨線橋
| 発注者 | 広島県 |
|---|---|
| 施工地 | 広島県福山市松永町 |
| 橋 格 | B活荷重 |
| 橋 長 | 168.340 m |
| 支 間 | 35.350+2＠38.000+28.000+27.350 m |
| 幅 員 | 15.890 m |
| 構造高 | 70.0～153.0 cm |
| H／L | 1/48～1/22 | 特 色 | アーチフォーム使用 |
